Stopwatch Using Push Button By Arduino

 Introduction

 LCD Display:
  •  LCD display is a flat panel display.
  •  It does not emit light directly.
  •  It will display the arbitrary images or fixed images with low information.
 Uses:
  • Computer Monitor
  • Televisions
  • Instrument Panels

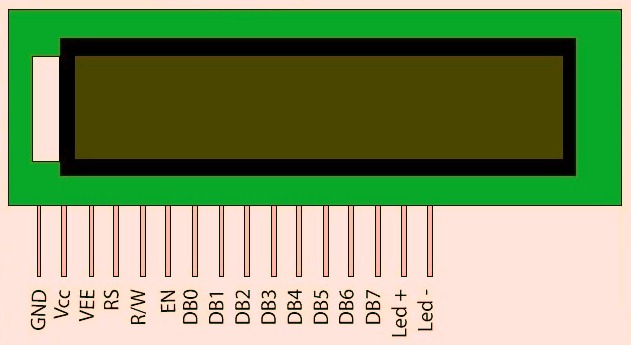

             Figure 1: LCD Display
Potentiometer:
  • It can have the three terminals.
  • It can have sliding or rotating contact that forms a adjustable voltage divider.
  • It act as a variable resistor (or) rheostat.


    Figure 2: potentiometer
Push Button:
  • The push button connects the two points.
  • The first pin in the push button are connected to 5Vc.
  • The second pin in the push button are connected to gnd.


    Figure3: Push Button

Parts Of List:
  • Arduino Uno
  • LCD Display
  • Potentiometer
  • Push Button
  • Bread Board
  • Hookup Wire
  • USB cable
Connection:

Step 1: Fix the LCD display in the bread board and connect to the Arduino uno board as per the following figure 4.

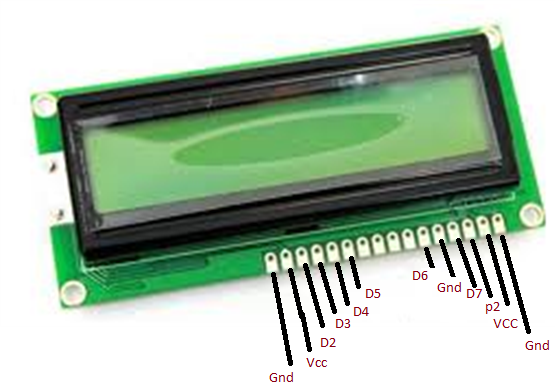

            Figure 4: LCD Connection.

Step 2: Fix the push button in the bread board and connect to the Arduino uno board as per the following figure 5.


Figure5:Pushbutton Connection.

Step 3:
Connect the potentiometer to the LCD display and bread board. Potentiometer center leads to the LCD display 3pin.

Programming:
  1. #include < LiquidCrystal.h >
  2.     LiquidCrystal lcd(7, 8, 9, 10, 11, 12);
  3. int ledPin = 13;
  4. int buttonPin = 2;
  5. int value = LOW;
  6. int buttonState;
  7. int lastButtonState;
  8. int blinking; // condition for blinking - timer is timing
  9. int frameRate = 100; // the frame rate (frames per second) at which the stopwatch runs - Change to suit
  10. long interval = (1000 / frameRate); // blink interval
  11. long previousMillis = 0; // variable to store last time LED was updated
  12. long startTime; // start time for stop watch
  13. long elapsedTime; // elapsed time for stop watch
  14. int fractional; // variable used to store fractional part of Frames
  15. int fractionalSecs; // variable used to store fractional part of Seconds
  16. int fractionalMins; // variable used to store fractional part of Minutes
  17. int elapsedFrames; // elapsed frames for stop watch
  18. int elapsedSeconds; // elapsed seconds for stop watch
  19. int elapsedMinutes; // elapsed Minutes for stop watch
  20. char buf[10]; // string buffer for itoa function
  21. void setup()
  22. {
  23.     lcd.begin(16, 2); // intialise the LCD.
  24.     pinMode(ledPin, OUTPUT); // sets the digital pin as output
  25.     pinMode(buttonPin, INPUT); // not really necessary, pins default to INPUT anyway
  26.     digitalWrite(buttonPin, HIGH); // turn on pullup resistors. Wire button so that press shorts pin to ground.
  27. }
  28. void loop()
  29. {
  30.     digitalWrite(ledPin, LOW); // Initiate LED and Step Pin States
  31.     buttonState = digitalRead(buttonPin); // Check for button press, read the button state and store
  32.     if (buttonState == LOW && lastButtonState == HIGH && blinking == false)
  33.     {
  34.         startTime = millis(); // store the start time
  35.         blinking = true// turn on blinking while timing
  36.         delay(10); // short delay to debounce switch
  37.         lastButtonState = buttonState; // store buttonState in lastButtonState, to compare next time
  38.     } else if (buttonState == LOW && lastButtonState == HIGH && blinking == true)
  39.     {
  40.         blinking = false// turn off blinking, all done timing
  41.         lastButtonState = buttonState; // store buttonState in lastButtonState, to compare next time
  42.         // Routine to report elapsed time
  43.         elapsedTime = millis() - startTime; // store elapsed time
  44.         elapsedMinutes = (elapsedTime / 60000 L);
  45.         elapsedSeconds = (elapsedTime / 1000 L); // divide by 1000 to convert to seconds - then cast to an int to print
  46.         elapsedFrames = (elapsedTime / interval); // divide by 100 to convert to 1/100 of a second - then cast to an int to print
  47.         fractional = (int)(elapsedFrames % frameRate); // use modulo operator to get fractional part of 100 Seconds
  48.         fractionalSecs = (int)(elapsedSeconds % 60 L); // use modulo operator to get fractional part of 60 Seconds
  49.         fractionalMins = (int)(elapsedMinutes % 60 L); // use modulo operator to get fractional part of 60 Minutes
  50.         lcd.clear(); // clear the LDC
  51.         if (fractionalMins < 10)
  52.         {
  53.             lcd.print("0"); // add a zero
  54.         }
  55.         lcd.print(itoa(fractionalMins, buf, 10)); //convert the int to a string and print a fractional part of 60 Minutes to the LCD
  56.         lcd.print(":");
  57.         if (fractionalSecs < 10)
  58.         {
  59.             lcd.print("0"); // add a zero
  60.         }
  61.         lcd.print(itoa(fractionalSecs, buf, 10)); // convert the int to a string and print a fractional part of 60 Seconds to the LCD
  62.         lcd.print(":"); //print a colan.
  63.         if (fractional < 10)
  64.         {
  65.             lcd.print("0"); // add a zero
  66.         }
  67.         lcd.print(itoa(fractional, buf, 10)); // convert the int to a string and print a fractional part of 25 Frames to the LCD
  68.     } else
  69.     {
  70.         lastButtonState = buttonState; // store buttonState in lastButtonState, to compare next time
  71.     }
  72.     if ((millis() - previousMillis > interval))
  73.     {
  74.         if (blinking == true) {
  75.             previousMillis = millis(); // remember the last time we blinked the LED
  76.             digitalWrite(ledPin, HIGH); // Pulse the LED for Visual Feedback
  77.             elapsedTime = millis() - startTime; // store elapsed time
  78.             elapsedMinutes = (elapsedTime / 60000 L); // divide by 60000 to convert to minutes - then cast to an int to print
  79.             elapsedSeconds = (elapsedTime / 1000 L); // divide by 1000 to convert to seconds - then cast to an int to print
  80.             elapsedFrames = (elapsedTime / interval); // divide by 40 to convert to 1/25 of a second - then cast to an int to print
  81.             fractional = (int)(elapsedFrames % frameRate); // use modulo operator to get fractional part of 25 Frames
  82.             fractionalSecs = (int)(elapsedSeconds % 60 L); // use modulo operator to get fractional part of 60 Seconds
  83.             fractionalMins = (int)(elapsedMinutes % 60 L); // use modulo operator to get fractional part of 60 Minutes
  84.             lcd.clear(); // clear the LDC
  85.             if (fractionalMins < 10)
  86.             {
  87.                 lcd.print("0"); // add a zero
  88.             }
  89.             lcd.print(itoa(fractionalMins, buf, 10)); // convert the int to a string and print a fractional part of 60 Minutes to the LCD
  90.             lcd.print(":"); //print a colan.
  91.             if (fractionalSecs < 10)
  92.             {
  93.                 lcd.print("0"); // add a zero
  94.             }
  95.             lcd.print(itoa(fractionalSecs, buf, 10)); // convert the int to a string and print a fractional part of 60 Seconds to the LCD
  96.             lcd.print(":"); //print a colan.
  97.             if (fractional < 10)
  98.             {
  99.                 lcd.print("0"); // add a zero
  100.             }
  101.             lcd.print(itoa((fractional), buf, 10)); // convert the int to a string and print a fractional part of 25 Frames to the LCD
  102.         } else
  103.         {
  104.             digitalWrite(ledPin, LOW); // turn off LED when not blinking
  105.         }
  106.     }
  107. }
Explanation
  • In this article the stopwatch can work in LCD display.
  • It will show the time continuously and turn off using the push button.
 Stopwatch uses
  • Factory
  • Schools and Colleges
  • Sports, etc
